خط لصق مجلد القناة المزدوجة
خط إنتاج Gluer بمجلد مزدوج القناة من Cenwan متكامل مقطوع بالقالب + Gluer + Packer
خط لصق المجلدات ثنائي القناة مصمم لمصنع الكرتون السريع للتجارة الإلكترونية: قطع القالب المضمن في الأمام، ومسارين متوازيين لللصق في المنتصف، واستقبال على نطاق السمك، وبالات شبه أوتوماتيكية في الخلف. تمريرة واحدة من صفائح الورق المقوى إلى المنصات المعبأة، مع وصول ذروة الإنتاجية إلى 1.3 مليون صندوق يوميًا بحجم #13 estor مصممة لاستيعاب 6.18، ويوم العزاب، والجمعة السوداء دون تقسيم الطلبات عبر أجهزة متعددة.
احصل على عرض أسعار سعة الخط
1.3 مليون صندوق/يوم
بحجم #13
بحجم #13
40+ دولة
منتشر
منتشر
10+ سنوات
هندسة
هندسة
حياة
قطع غيار
قطع غيار
اختناقات المسار الواحد أثناء قمم التجارة الإلكترونية، لماذا يصل مجلد واحد إلى الحد الأقصى عند 600 ألف صندوق/يوم
خط إنتاج مجلد الغراء عبارة عن سلسلة من محطات تحويل الورق التي تحول الصفائح المموجة المسطحة إلى علب كرتونية مطوية وملصقة ومكدسة في جولة واحدة متواصلة. يضيف خط Cenwan ثنائي القناة قاطعة قوالب مضمنة في الأمام ومكبس نصف أوتوماتيكي في الخلف، لذلك يغطي خط واحد سير عمل الكرتون السريع الكامل الذي تعمل به معظم المصانع كثلاث آلات منفصلة.
يظهر هذا الألم كل شهري يونيو ونوفمبر. حقق يوم العزاب 2023 إنفاقًا قدره 1.132.6 مليار TP4T132.6 مليار على Alibaba وJD.com وحدهما، ونما 6.18 ليصبح المهرجان الشقيق في منتصف العام في الصين. يحتاج مشترو الخدمات اللوجستية السريعة إلى إمدادات كرتونية تظل ثابتة عندما يقفز حجم الطلب اليومي من ثلاثة إلى أربعة أضعاف المعدل الطبيعي، وهذا هو بالضبط عندما تنفد مساحة الرأس من أدوات لصق المجلدات ذات المسار الواحد.
يعمل جهاز لصق المجلدات الأوتوماتيكي النموذجي ذو المسار الواحد بسرعة 100.150 م/دقيقة للكرتون السريع الصغير، وهو ما يترجم إلى ما يقرب من 500.000 إلى 650.000 صندوق لكل 20 ساعة يوميًا بحجم 13#. تصل المصانع التي تحاول التوسع عن طريق إضافة نوبات العمل إلى أسقف تكلفة العمالة؛ المصانع التي تحاول التوسع عن طريق إضافة آلات مفردة متوازية تصل إلى المساحة الأرضية وأسقف عدد رؤوس المشغلين. يحل تخطيط Cenwan ثنائي القناة هذا دون مضاعفة البصمة أو الموظفين: يشترك مساران في وحدة تغذية واحدة، وقاطع قوالب واحد، ومكبس واحد، وفريق مشغل واحد، مع حزامين لصق مؤازرين متزامنين يعملان بالتوازي.
بالنسبة لمعظم عمليات الكرتون السريع، السؤال ليس “هل يمكننا المضي بشكل أسرع على جهاز واحد” ولكن “هل يمكننا مضاعفة السعة الفعالة دون مضاعفة تكلفة تشغيل السطر الثاني.” هذا هو قرار الشراء الذي تجيب عليه بقية هذه الصفحة.
ملخص الحل لماذا يتفوق خط ثنائي القناة على جهازين منفردين
الإنتاجية:
يتم غراء مسارين متوازيين بسرعة 240 م/دقيقة مجتمعة، وعادةً ما يصل غراء المجلدات أحادي المسار إلى ذروته بحوالي 600000 صندوق/يوم، ويمتص خط Cenwan 1.3 م/يوم بالحجم السريع #13
سير العمل لمرة واحدة:
التغذية → القطع بالقالب → الطي → اللصق → النقل والضغط → استقبال مقياس السمك → محاذاة اللوحة → الناقل → بالات شبه أوتوماتيكية لا توجد عمليات نقل وسيطة، ولا عمليات تسليم يدوية بين المحطات
نطاق تنسيق مرن
في جميع أنحاء الصين، أحجام الكرتون السريع من 7 إلى 13، مغطاة دون إعادة التشكيل؛ عرض صنع الصندوق 450 بوصة 750 ملم
البصمة:
17.5 × 4 × 1.8 م إجمالي أبعاد الخط، ~ 70 مترًا مربعًا إشغال الأرضية باستثناء ممرات الصيانة 50 متر مربع منشورة مقدمًا حتى يتمكن مهندسو المصنع من تخطيط تخطيط ورشة العمل قبل عرض الأسعار
مدعومة بخدمة Cenwan
عبر 40+ دولة: ISO 9001:2015، علامة CE، ضمان مجاني لمدة 12 شهرًا بالإضافة إلى توريد قطع الغيار مدى الحياة

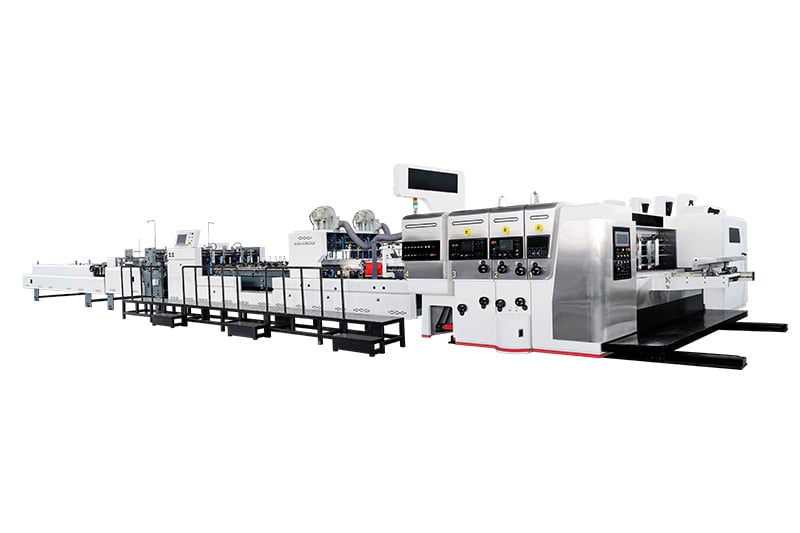

خط Cenwan المتكامل ثنائي القناة 2، قطع القوالب → الطي → اللصق → التراص → التعبئة في تمريرة واحدة
تم بناء هذا الخط حول قناتين متزامنتين من قنوات اللصق المؤازرة التي تشترك في محطة قطع القالب الأولية ومحطة تعبئة واحدة. تتعامل كل قناة مع تغذية الورق الخاصة بها، وتطبيق الغراء، والطي، والنقل، والتكديس؛ تقوم لوحة متقاربة ثنائية القناة حاصلة على براءة اختراع بمحاذاة كلا المكدسين قبل أن يصلا إلى الناقل والمكبس. والنتيجة هي فريق مشغل واحد وورشة عمل واحدة تغطي العمل الذي قد يتطلب لولا ذلك جهازي لصق للمجلدات ذات المسار الواحد بالإضافة إلى قاطع قالب منفصل وحزم منفصل.
المعلمات التقنية
يموت قطع الجزء
ورقة قابلة للتطبيقE، N، F لوح مموج
العرض الداخلي الميكانيكي2000 ملم
وحدة تحكمواجهة PLC
أقصى سرعة للقطع180 قطعة/دقيقة
أقصى عرض للتغذية1700 × 1200 ملم
تغذية الورقمروحة الضغط العالي
جزء لصق المجلد
ورقة قابلة للتطبيقE، N، F لوح مموج
أقصى سمك800 جرام
أقصى سرعة لصق240 م/دقيقة (مجتمعة)
عرض صنع الصندوق450.750 ملم
نوع الغراءالنوع المذاب/الغراء البارد
الطاقة / ضغط الهواء20 كيلو واط/6 باسكال
إعداد الخط بأكمله
الأبعاد (L×W×H)17.5 × 4 × 1.8 م
الوزن الإجمالي16 ت
* تضمن آلية القفل الرئيسية بقاء تنظيم السرعة دقيقًا. الوحدة تحمي المشترين: يمكن عزل المحطات بشكل فردي.
تم بناء كل محطة داخل الخط كوحدة قائمة بذاتها مع إمكانية الوصول إلى الخدمة الخاصة بها، وفصلها الذي يتم التحكم فيه كهربائيًا، والتشابك الهوائي بين الوحدات المجاورة. هذه النمطية هي ما يحمي المشترين من القلق الأكثر شيوعًا بشأن الخط المتكامل “ إذا تعطلت إحدى المحطات، فهل أفقد الإنتاج بأكمله.” الجواب هو لا: يمكن عزل المحطات وفتحها وصيانتها بشكل فردي.
قسم التغذية
فصل الوحدة الذي يتم التحكم فيه كهربائيًا مع إنذار مسموع أثناء التشغيل. توفر مروحة الطرد المركزي ذات الضغط العالي تغذية بمساعدة الشفط، مع ضبط حجم الهواء على انحناء الورق المقوى. توقف كمية الإنتاج المخطط لها بإشارة إنذار تلقائية.
قسم اللصق القابل للطي
جهاز إزالة النفايات قبل أداة تطبيق الغراء يحافظ على نظافة الورق. تقوم كلتا القناتين بغراء وطي الورق المقوى المقطوع بالقالب في وقت واحد، مع أحزمة مؤازرة مستقلة يسارًا/يمينًا يمكن تشغيلها بسرعات مختلفة للحصول على مربع مربع دقيق. الحزام العلوي النشط ينعم عبور الكرتون.
النقل والضغط
تضمن تغذية الورق المستقلة ثنائية القناة تسليمًا سلسًا للكرتون. تحتوي كل قناة على رذاذ العد الخاص بها للحصول على أرقام دقيقة للدفعات. يعمل رأس كومة الورق ذو الحركة المستعرضة على تبسيط عملية تغيير الطلب للصناديق المسطحة.
استقبال مقياس السمك
ينتج حزام الضغط العلوي ضغط استقبال أخف، مما يمنع الكراتين الملصقة من الالتصاق ببعضها البعض قبل الأوان. تصميم الحزام الضيق يحافظ على منطقة الاستقبال مرئية للتدخل السريع للمشغل. يتم ضبط تراجع الحزام العلوي المستقل على حجم الكرتون من أجل محاذاة أنيقة للمكدس.
لوحة المحاذاة (حاصلة على براءة اختراع)
يضمن نقل المرحل المتقارب ثنائي القناة الحصري من Cenwan بقاء ارتفاع المكدس ثابتًا عبر كلتا القناتين. يمنع التحكم المؤازر المستقل في نقل لوحة التراص الانسداد الذي تتعرض له خطوط وحدة التحكم الفردية عندما تعمل القناتان بسرعات فعالة مختلفة قليلاً.
الناقل والبالات
حزام إسفنجي ناعم مستقل يحمي الكراتين النهائية أثناء النقل. يتم ضبط سرعة الناقل تلقائيًا على سرعة دوران الماكينة الرئيسية عبر وحدة التحكم الكهروضوئية، مع توفر التجاوز اليدوي. مكبس نصف أوتوماتيكي عند ذيل الخط يكمل تدفق الورق المقوى إلى البليت.
قناة مزدوجة مقابل مسار واحد مقابل أفضل نموذج من السلالة، مقارنة الإنتاجية والبصمة وتكلفة التكلفة الإجمالية للملكية
عادةً ما يزن المشترون الذين يقومون بتقييم الاستثمار على مستوى الخط ثلاث طرق: البقاء مع أداة لصق المجلدات ذات المسار الواحد وإضافة التحولات، أو تكديس جهازين ذات مسار واحد جنبًا إلى جنب، أو شراء خط ثنائي القناة متكامل تمامًا. لا تقتصر الاختلافات على الإنتاجية فحسب، بل تظهر الاختلافات في المساحة الأرضية وعدد موظفي المشغل ووقت التكامل والتكلفة الإجمالية للملكية لمدة خمس سنوات.
تؤكد تحليلات الصناعة أن الخطوط المتكاملة بالكامل تحمل تكلفة مقدمة أعلى وفترات زمنية أطول من تجميعات الخلط والمطابقة، ولكنها تقلل من تكلفة العمالة وتعقيد التكامل على مدار عمر المعدات. نادرًا ما تظهر ضريبة التكامل المخفية المتمثلة في تجميع أفضل المعدات من بائعين متعددين وهندسة الواجهة، ومزامنة PLC متعددة، وتنسيق البائع أثناء التشغيل في عرض الأسعار الأصلي، ولكنها تظهر باستمرار خلال السنة الأولى من التشغيل.
حارة واحدة/خط مستقيم |
آلتان مكدستان |
خط سينوان المتكامل |
|
|---|---|---|---|
| ذروة الإنتاجية (حجم الكرتون 13#) | ~500 صندوق 650 ألف/يوم | ~1.0 صندوق 1.3 متر مربع/يوم (سطرين) | ~1.3 مليون صندوق/يوم (خط واحد متكامل) |
| أقصى سرعة لصق | قناة واحدة 120 م/دقيقة | 120 م/دقيقة × 2 = 240 م/دقيقة المجموع | 240 م/دقيقة قناة مزدوجة مدمجة |
| البصمة الأرضية | ~35 متر مربع | ~70.80 مترًا مربعًا (خليتين منفصلتين) | ~70 م² (خلية واحدة متكاملة) |
| المشغلين لكل نوبة عمل | 2–3 | 4–6 | 3 |
| قاطعة القالب الأمامية | آلة منفصلة، النقل اليدوي | منفصل لكل سطر، 2 تحويلات | مضمنة، لا نقل |
| بالات نهاية الخط | مكبس نصف آلي منفصل | مكبسان منفصلان أو عنق الزجاجة المشترك | مكبس نصف آلي متكامل |
| عدد البائعين | 3 قسم 4 (القاطع، الغراء، التعبئة، الضوابط) | 4.6 (علامات تجارية مكررة) | 1 (سينوان تسليم المفتاح) |
| وقت التكليف بالتكامل | 2-4 أسابيع | 4-8 أسابيع (ضعف التنسيق) | ~ أسبوع واحد في الموقع (تم اختباره مسبقًا كخط) |
| تكلفة التشغيل لمدة 5 سنوات | ~ 100 يورو 120 يورو/ساعة عمل + مرافق | ~ 180 يورو 220 يورو/ساعة (المزيد من المشغلين) | ~ 110 يورو لكل ساعة (فريق واحد، صنبور مرافق واحد) |
| مرونة القدرات | أضف التحولات فقط | إضافة خطوط (المزيد من النفقات الرأسمالية) | قم بتشغيل قناة واحدة للموسم المنخفض، وكلاهما للذروة |
حيث لا يزال كل خيار يفوز:
المسار الواحد مناسب للمصانع التي يقل حجمها عن 400 ألف صندوق في اليوم مع طلب مستقر وعدم وجود تأرجح في موسم الذروة. تكون الآلتان المكدستان ذات المسار الواحد مناسبتين عندما يقوم المصنع بتشغيل نوعين مختلفين تمامًا من الصناديق بالتوازي ويمكنه استيعاب الحمل المكرر. يعد خط Cenwan المتكامل ثنائي القناة هو الحل عندما يتجاوز الحجم اليومي صناديق 800 ألف ويظهر نمط الطلب مضاعفات واضحة لموسم الذروة 2018 والتي تصف معظم موردي الكرتون السريع للتجارة الإلكترونية الصينية وحصة متزايدة من شركات التعبئة اللوجستية الخارجية التابعة لجهات خارجية.
مخرجات العميل: كرتونة 1.3 م/يوم بحجم #13 1 سعة ذروة التجارة الإلكترونية
تبلغ السعة الرئيسية 1.3 مليون صندوق يوميًا بحجم 13# كرتونة 2000 مما يجعل خط Cenwan ثنائي القناة قابلاً للتطبيق لموسم ذروة التجارة الإلكترونية. وهو يمثل تشغيلًا مستمرًا لمدة 20 ساعة بسرعة لصق فعالة للقناة المزدوجة تبلغ 240 م/دقيقة، بحجم 13# (13 × 8 × 4.5 سم) وهو الكرتون اللوجستي السريع الأكثر شيوعًا في سوق الطرود المحلية وعبر الحدود الصينية.
هذه السعة مهمة لأن يوم العزاب 2023 وحده نقل $132.6 مليار في المعاملات عبر Alibaba وJD.com، مع حجم الطرود في الأيام التالية للمهرجان الذي يعمل من ثلاثة إلى أربعة أضعاف خط الأساس الأسبوعي العادي. الخطوط التي يمكنها استيعاب ذروة 4× دون تقسيم الطلبات عبر أجهزة متعددة أو تشغيل مخازن مؤقتة للمخزون لمدة 30 يومًا هي ما يغير اقتصاديات الوحدة الخاصة بإمدادات الكرتون السريع.
“ لم تتعطل لوحة التقارب المؤازرة المستقلة الخاصة بنا في أي اختبار ما قبل الشحن قمنا بتشغيله منذ قفل إصدار الإنتاج. تصاميم الناقل المشترك التقليدية تعثرت مرة واحدة كل ساعتين تقريبًا.”
الذي يدير خطوط Cenwan ثنائية القناة اليوم
تشمل قاعدة العملاء المنتشرة اليوم شركات التعبئة اللوجستية السريعة، ومصانع التعبئة والتغليف الثانوية الصيدلانية، ومحولات كرتون المواد الغذائية، ومصانع كرتون مستحضرات التجميل التي تحتاج إلى تغيير سريع في التنسيق، وشركات تعبئة الإلكترونيات ثلاثية الأبعاد التي تقدم طلبات مختلطة الحجم على المدى القصير. مع شبكة خدمات قطرية تضم 40+ شخصًا، يمكن لمشتري الخطوط في أوروبا وجنوب شرق آسيا والشرق الأوسط وأمريكا الشمالية الوصول إلى مهندسي المصانع للتركيب والخدمة.
لقطة التكلفة الإجمالية للملكية لمدة 5 سنوات
500 ألف يورو
مدخرات
خفض تكاليف التشغيل
يحقق التخطيط المتكامل ثنائي القناة إنتاجية مكافئة عند 110 يورو-140 يورو/ساعة مقارنة بـ 200 يورو 240 يورو في الساعة للخطوط الفردية المتوازية، مما يوفر 3 مشغلين من نوع borj4 لكل نوبة عمل.
بالمقارنة مع تشغيل جهازي لصق متوازيين للمجلدات ذات المسار الواحد بالإضافة إلى قاطع قالب منفصل وحزم منفصل، فإن التخطيط المتكامل ثنائي القناة يلغي نقطتي نقل يدويتين ويشترك في مجموعة واحدة من اتصالات المرافق.
تستخدم لقطة TCO خط أساس قدره 100 يورو و120 يورو في الساعة لكل جهاز غراء ذو مسار واحد، ويتم تطبيقه على 5000 ساعة تشغيل في السنة × 5 سنوات. تعتمد المدخرات الفعلية على نمط التحول والأجور المحلية.
نطاق الكرتون السريع (الأحجام من 7 إلى 13) مرونة التنسيق دون إعادة التشكيل
تقوم شركات التعبئة اللوجستية السريعة بتشغيل مجموعة ضيقة ولكن دقيقة من أحجام الكرتون التي يحددها معيار حجم الطرود السريعة الصيني السائد. يغطي خط Cenwan هذا الأحجام من 7 إلى 13 من سلسلة الكرتون السريع القياسية في مظروف تشغيل مستمر واحد 5 مما يعني أنه يمكن للمصنع التبديل بين الأحجام مع تغيير المعلمة بدلاً من إعادة التشكيل الميكانيكي. يتم نشر الأبعاد المرجعية الكاملة أدناه حتى يتمكن المشترون من مطابقة وحدات SKU محددة مع قدرة الخط قبل طلب عرض أسعار.
الصين اكسبرس كرتون مقاسات قياسية
13#
13 × 8 × 4.5 سمتطبيق: المجوهرات الصغيرة والإكسسوارات ومحركات أقراص USB
تغطية: نعم ذروة حجم الإنتاجية (1.3 م/يوم)
12#
13 × 8 × 9 سمتطبيق: عينات مستحضرات التجميل والإلكترونيات الصغيرة
تغطية: نعم
11#
14.5 × 8.5 × 10.5 سمتطبيق: ملحقات الهاتف، الكتب الصغيرة
تغطية: نعم
10#
17.5 × 9.5 × 11.5 سمتطبيق: طرد صغير قياسي سريع
تغطية: نعم
9#
19.5 × 10.5 × 13.5 سمتطبيق: ملابس مطوية، علبة هدايا مستحضرات التجميل
تغطية: نعم
8#
21×11×14 سمتطبيق: الملابس والسلع المنزلية
تغطية: نعم
7#
23×13×16 سمتطبيق: طرد سريع متوسط الحجم
تغطية: نعم، اقترب الحد الأقصى لعرض الصندوق
6#
26 × 15 × 18 سمتطبيق: السلع المنزلية الكبيرة
تغطية: المرجع 2 خارج المغلف الأساسي
5#
29 × 17 × 19 سمتطبيق: الملابس السائبة وأدوات المطبخ
تغطية: المرجع 2 خارج المغلف الأساسي
4# 2#
35×19×23 → 53×29×37تطبيق: كرتون الشحن بالجملة
تغطية: راجع 4/6 مجلد زاوية Gluer
الشهادات والمعايير وإمكانية تتبع المكونات
المعايير العالمية
- علامة CE
- ايزو 9001:2015
- إن آيزو 12100:2010
- إن 415-1:2014
- بنفايات 2011/65/الاتحاد الأوروبي
- إعلان المطابقة للمفوضية الأوروبية
تحمل استثمارات النفقات الرأسمالية على مستوى الخط في المستوى $200،000+ متطلبات الامتثال وإمكانية تتبع المكونات التي لا توفرها المشتريات ذات الآلة الواحدة. تم اعتماد خط Cenwan ثنائي القناة وتوثيقه لدعم الامتثال للاستيراد إلى الاتحاد الأوروبي وأمريكا الشمالية وجنوب شرق آسيا والشرق الأوسط، وهي المناطق الأربع التي تشكل معظم البلدان التي تخدمها حاليًا والتي يبلغ عددها 40+ دولة.
التوجيهات وتقييم المخاطر
تغطي علامة الخط CE توجيه الآلات 2006/42/EC (السلامة الميكانيكية، بما في ذلك تحليل مخاطر اللوحة المتقاربة ثنائية القناة)، وتوجيه EMC 2014/30/EU (التوافق الكهرومغناطيسي لمحرك المؤازرة)، وRoHS للمواد المقيدة في المكونات الكهربائية. يوفر EN ISO 12100:2010 إطار تقييم المخاطر من النوع A، ويغطي EN 415-1:2014 بالإضافة إلى EN 415-10:2014 متطلبات السلامة الخاصة بآلات التعبئة والتغليف والتي تميز تقييم CE على مستوى الخط عن تقييم الآلة الواحدة.
بروتوكول الإنتاج والتتبع
يتم توفير إمكانية التتبع على مستوى المكونات من خلال ورقة علامة تجارية مفصلة تم إصدارها مع كل عرض أسعار: يتم تحديد وحدة التحكم PLC المستوردة، ومحركات المؤازرة، والمحامل، والصمامات الهوائية، والموصلات الكهربائية من قبل الشركة المصنعة ورقم الجزء بدلاً من الفئات العامة. تم توثيق عملية تجميع المحامل التفاضلية لدرجة الحرارة الخاصة بـ Cenwan impl المطبقة على جميع محامل النقل عبر الخط impor في سجل اختبار الإنتاج حتى يتمكن المشترون من التحقق منها أثناء فحص ما قبل الشحن أو FAT التابع لجهة خارجية (اختبار قبول المصنع).
دليل المشتريات نطاق الأسعار، تخطيط البصمة، المهلة الزمنية، التثبيت
يقوم معظم بائعي خط لصق المجلدات بإيقاف التسعير حتى يقوم المشتري بملء نموذج الاتصال. تنشر Cenwan نطاق سعر العمل ومظروف البصمة مقدمًا لأن مهندسي المصنع يحتاجون إلى كلا الرقمين لتقديم مقترح النفقات الرأسمالية الداخلية إلى ما بعد مرحلة القائمة المختصرة الأولية للبائعين.
فرقة السعر
يوجد خط أساسي متكامل ثنائي القناة في نطاق 180.000 دولار أمريكي، 220.000 دولار أمريكي، اعتمادًا على تكوين قاطعة القالب المضمنة وحجم المكبس والمنطقة الكهربائية (220 فولت مقابل 380 فولت ثلاثي الطور). تؤدي إضافة حزمة ضبط الماكينة الاختيارية بلمسة واحدة (أتمتة معلمات المؤازرة الكاملة بالإضافة إلى مسح طلب رمز الاستجابة السريعة) إلى جلب الخط إلى نطاق 240.000 270.000. يتم تضمين إضافة جهاز براءة اختراع اللوحة المتقاربة ثنائي القناة في الخط الأساسي؛ إنه ليس خيارًا منفصلاً. يتم تكوين عروض الأسعار المحددة مقابل مزيج حجم الصندوق الخاص بالمشتري ومصدر الطاقة المتاح وبلد التثبيت.
تخطيط البصمة
يشغل هذا الخط نفسه 17.5 × 4 × 1.8 م (L × W × H). يوصي فريق التثبيت في Cenwan بالتخطيط لخليج إجمالي يبلغ حوالي 22 × 6 م (~ 130 مترًا مربعًا) للسماح بتدريج كومة الورق في اتجاه المنبع على جانب التغذية، وتدريج منصة التحميل في اتجاه المصب على جانب المكبس، وممر خدمة لا يقل عن 0.8 متر على كل جانب من الخط. ستحتاج ورش العمل التي تقل خلوصها من الأرض حتى السقف عن 2.5 متر أو انحراف تسطيح الأرضية أكبر من 5 مم على مدى 4 أمتار إلى أعمال إعداد قبل التثبيت. يتم إصدار أبعاد الخط ورسم تخطيط ورشة العمل الموصى به مع كل عرض أسعار.
مهلة
مهلة الإنتاج القياسية هي 30 يومًا من الطلب المؤكد إلى Wenzhou تسليم المصنع. تظل المهلة الزمنية ونطاق التكوين مرنين، حيث يمكن للمشترين الذين يحتاجون إلى تسليم سريع للتثبيت في موسم الذروة طلب إنتاج سريع في مرحلة عرض الأسعار. يضيف الشحن البحري إلى معظم الوجهات 25 يومًا و45 يومًا اعتمادًا على الميناء. يعمل التثبيت في الموقع لمدة 5 إلى 7 أيام لدورة تدريب التشغيل والمشغل النموذجية. إجمالي الوقت من أمر الشراء إلى أول عملية إنتاج هو عادة شهرين ونصف.3 أشهر.
تثبيت
يرسل Cenwan مهندسي المصنع إلى الموقع لتركيب وتدريب المشغلين. سعر يوم المهندس هو 150$/يوم؛ يدفع المشتري مقابل المساعدة في طلب التأشيرة وتذكرة السفر ذهابًا وإيابًا والإقامة والوجبات. يشمل التدريب إجراءات الروتين اليومي للمشغل، وعملية تغيير التنسيق، واستكشاف الأخطاء وإصلاحها الأساسية، وتسليم وثائق قطع الغيار. من الآن وحتى عمر الخط، يتم تضمين استكشاف الأخطاء وإصلاحها عن بعد عبر المكالمات الهاتفية المجدولة مع مهندسي Cenwan في السعر.
الضمان وما بعد البيع
يحمل هذا الخط ضمانًا مجانيًا لمدة 12 شهرًا من تاريخ التسليم، يغطي المكونات الكهربائية في خزانة التحكم وأحزمة العلامات التجارية المستوردة. يتم تسليم الدعم خارج الضمان كصيانة مدى الحياة بالإضافة إلى توريد قطع الغيار مدى الحياة؛ تتم محاسبة قطع الغيار والبضائع بسعر السوق الحالي في ذلك الوقت. تعديلات على هيكل الماكينة أو تكوينها أو وظيفتها دون موافقة كتابية من Cenwan تنهي تغطية الضمان. شروط الدفع عادةً ما تكون T/T مع إيداع 30% عند تأكيد الطلب و70% قبل الشحن، مع توفر خيارات خطاب الاعتماد وبطاقة الائتمان.
أدوات تخطيط الخط والمخرجات
حاسبة سعة الخط ثنائي القناة
قم بتقدير مخرجات الكرتون اليومية والسنوية لخط لصق المجلدات ثنائي القناة من Cenwan بناءً على نمط التشغيل الخاص بك. الأرقام واقعية للمظروف السريع مقاس 7 wrest13 عند سرعة القناة المزدوجة المجمعة المحددة للخط والتي تبلغ 240 م/دقيقة.
إطلاق أداة الآلة الحاسبةمخطط بصمة ورشة العمل، خط سينوان ثنائي القناة
تصور حجرة ورشة العمل اللازمة لتثبيت خط Cenwan المتكامل ثنائي القناة. يتضمن أبعاد الخط، ومراحل كومة الورق الأولية، ومنطقة البليت السفلية، وممرات الخدمة الموصى بها.
مخطط البصمة المفتوحةالأسئلة الشائعة: ما الذي يطلبه المشترون قبل الاستثمار في خط كامل
الخط ثنائي القناة عبارة عن خط إنتاج متكامل كامل للقطع بالقالب، واللصق ثنائي المسار، والاستلام على نطاق الأسماك، والبالات شبه الأوتوماتيكية 1000 متر مربع، مصمم لأحجام الكرتون السريع كبيرة الحجم من 7 إلى 13 مع أنماط الطي التقليدية. على النقيض من ذلك، فإن آلة لصق مجلدات الزاوية 4/6 هي آلة متخصصة واحدة للكرتونات ذات القاع القابل للطي بأربعة أو ستة زوايا مطوية مسبقًا، وتستخدم في مستحضرات التجميل والأدوية وتغليف التجزئة المتميز. عادةً ما تشتري المصانع التي تخدم التجارة الإلكترونية والخدمات اللوجستية السريعة الخط ثنائي القناة؛ عادةً ما تشتري المصانع التي تصنع صناديق البيع بالتجزئة ذات العلامات التجارية آلة الزاوية 4/6؛ تشتري العديد من النباتات كليهما كقدرة تكميلية.
آلة لصق المجلدات هي آلة في مصنع كرتون تأخذ فراغات من الورق المقوى مطبوعة ومقطعة بالقالب، وتطويها على طول الخطوط المسجلة، وتطبق مادة لاصقة عند حواف الوصل، وتنتج الكرتون النهائي القابل للطي الجاهز للشحن إلى مالك العلامة التجارية الذي سوف يملأها. في خط متكامل تمامًا مثل تخطيط Cenwan ثنائي القناة، تسبق وحدة لصق المجلدات قاطعة مضمنة (وبالتالي يقبل الخط الأوراق المطبوعة العادية بدلاً من الفراغات المقطوعة مسبقًا) ويتبعها جهاز تعبئة (وبالتالي يتم تعبئة علب الإخراج الكرتونية وجاهزة للمنصة دون معالجة يدوية).
تضيف أدوات لصق المجلدات Flexo وحدة طباعة فلكسوغرافية مضمنة في المقدمة، بحيث يقوم الخط بطباعة الصناديق المموجة وفتحاتها وقطعها بالقالب وطيها ولصقها في تشغيل واحد مستمر. يشتمل خط Cenwan ثنائي القناة كما تم تكوينه على محطات القطع والطي واللصق والتعبئة ولكنه لا يتضمن طباعة فلكسو، حيث تحتاج المصانع إلى طباعة مضمنة عادةً ما تقوم بإقران خط لصق المجلدات ثنائي القناة بطابعة فلكسو منفصلة، أو تحديد امتداد طابعة فلكسو أثناء تكوين الاقتباس.
يقع التكوين الأساسي في 180.000 دولار أمريكي و220.000 دولار أمريكي في Wenzhou. تؤدي إضافة حزمة الضبط الاختيارية بلمسة واحدة مع مسح طلب رمز الاستجابة السريعة إلى جلب الخط إلى نطاق 240.000 متر مربع و270.000 متر مربع. يعتمد التكوين المحدد على مزيج حجم الصندوق ومنطقة إمداد الطاقة وأي محطات إضافية مثل طباعة فليكسو أو البالات التلقائية بالكامل. يتم إرجاع عروض الأسعار عادةً خلال 48 ساعة من استلام استبيان مواصفات الصندوق ونمط التحول الخاص بالمشتري.
ثلاثة مشغلين لكل نوبة عمل هو العدد القياسي للموظفين: واحد في نهاية وحدة التغذية، وواحد يشرف على أقسام اللصق والاستقبال، وواحد في الناقل والمكبس. تعمل المصانع على تشغيل الخط لمدة 20 ساعة يوميًا عبر خطتي مناوبتين تشغيليتين لفريق مشغل متناوب مكون من ستة أشخاص بالإضافة إلى فني صيانة مناوبة مشترك مع معدات المصنع الأخرى.
تعتمد إعدادات لصق المجلدات اليدوية على تعامل المشغل في كل مرحلة تقريبًا من التغذية، ونشر الغراء، والطي، والتكديس، والبالات 2000، والتشغيل بسرعات فعالة منخفضة. تعمل الخطوط شبه الأوتوماتيكية على أتمتة عملية اللصق والطي ولكنها تترك التغذية والبالات كمهام للمشغل. تعمل الخطوط الأوتوماتيكية بالكامل مثل تخطيط Cenwan ثنائي القناة على أتمتة التسلسل الكامل من التغذية بمساعدة الشفط من خلال البالات؛ يشرف المشغلون بدلاً من التعامل. توصف محطة البالات الخاصة بخط Cenwan بأنها شبه أوتوماتيكية لأن التغليف النهائي للمنصة يظل خطوة يدوية، ولكن التدفق من الورق المقوى إلى المكدس مؤتمت بالكامل.
يغطي غلاف التشغيل الأساسي لهذا الخط أحجام الكرتون السريع الصينية من 7 إلى 13 (13 × 8 × 4.5 سم حتى 23 × 13 × 16 سم). يمكن تكوين الأحجام الأكبر حتى الحجم 4# (35 × 19 × 23 سم) ولكنها تتطلب تعديلات المعلمات خارج المكتبة القياسية المعدة مسبقًا. الكراتين الأكبر من الحجم 4#، أو هياكل قفل الزاوية المتخصصة، ليست مناسبة لهذا الخط، حيث يجب على تلك المصانع تقييم آلة لصق مجلد الزاوية Cenwan 4/6 أو تحديد تكوين لصق مجلد مخصص.
تقدم CENWAN زيارات فحص ما قبل الذروة في مايو (قبل 6.18) وأكتوبر (قبل يوم العزاب والجمعة السوداء) للمحطات بموجب عقد الخدمة النشطة، مع إجراء استبدال حاسم لأجزاء التآكل بشكل استباقي لتجنب فشل منتصف الذروة. يتم تخزين قطع الغيار للمكونات عالية التآكل، والأحزمة، وفوهات اللصق، وأجهزة الاستشعار الكهروضوئية 1، مسبقًا من جانب المشتري بناءً على قائمة قطع الغيار الصادرة مع الخط. يتوفر استكشاف أخطاء الفيديو وإصلاحها عن بعد على مدار الساعة طوال أيام الأسبوع خلال نوافذ الذروة الثلاث.
مهلة الإنتاج القياسية هي 30 يومًا من الإيداع المؤكد إلى تسليم المصنع. يضيف الشحن البحري 25 يومًا و45 يومًا اعتمادًا على ميناء الوجهة. يتم تشغيل التثبيت في الموقع لمدة 5 أيام إلى 7 أيام بما في ذلك تدريب المشغلين. إجمالي الوقت المنقضي من أمر الشراء إلى أول عملية إنتاج هو عادةً شهرين إلى ثلاثة أشهر. يتم تنسيق دعم التأشيرة والإقامة وترتيبات الوجبات لمهندس المصنع المرسل مع الفريق اللوجستي للمشتري خلال مهلة الإنتاج.
