LÍNEA DE PRODUCCIÓN DE CARTÓN EXPRESS
Línea de producción de cajas Express « Solución en línea de doble canal Cenwan para cajas postales número 7-13
Una línea de producción automática de cajas de cartón corrugado centrada en la norma china de cartón postal expreso números 7-13, que combina impresión flexográfica, troquelado giratorio, pegado plegable de dos carriles y flejado semiautomático dentro de una línea en línea. Esta es la línea de producción que compran los convertidores de cajas de comercio electrónico y los proveedores de logística postal cuando una plegadora ya no es suficiente.
✓ Ingeniería de encoladora de carpetas de más de 10 años
✓ Planta del Grupo Zhejiang Zhongte
Por qué los pegadores de carpetas genéricos fallan en los productores de cartón Express
Un convertidor de cajas exprés no funciona con un estilo de caja. Un proveedor típico de comercio electrónico alimenta la mezcla de cajas de cartón corrugado números 7 a 13 en la misma semana, y Double 11 Peaks comprime esa mezcla estilo caja en un solo turno.
Un pegador de carpetas independiente creado para cajas de cartón de uso general gestiona ese volumen de pedidos, pero sólo teniendo en cuenta el tiempo de cambio de pedido, desperdiciando papel y cansando al operador con cada cambio de estilo. Una máquina para fabricar cajas de cartón corrugado de este tipo es alcanzable; el rendimiento no lo es.
El troquelado encuadernado en molde requiere horas para cambiar estilos almacenando cientos de troqueles de embalaje y luego se descompone cuando la mezcla de tarjetas cambia del número 13 al número 7.
Los pegadores de carpetas de un solo carril alcanzan su punto máximo aproximadamente a la mitad del rendimiento de un sistema de doble carril; sin embargo, con un tamaño del mismo tamaño que deja espacio en capacidad durante la temporada alta.
El modo segregado (impresora, troqueladora, plegadora, empacadora) requiere cuatro operadores y cuatro buffers; WIP apilado secuencialmente entre estaciones.
El desperdicio de papel exacerba el costo general del sistema: las tarjetas corrugadas, que incluyen tanto el revestimiento como el espesor medio, abarcan alrededor del 70-85 por ciento del precio de mercado de la caja terminada, por lo que cada una se alimenta mal o se vuelve a fabricar directamente golpea los márgenes.
La solución en línea
La línea de producción Express Carton de Cenwan integra impresión flexográfica, troquelado, pegado de carpetas y embalaje en una solución en línea personalizada para la gama postal Nos.7-13. El diseño de doble canal duplica el rendimiento del pegado en la misma longitud de línea, la troqueladora rotativa con eliminación de desechos erradica el carrusel del molde, el transportador integrado con servomotor transporta WIP con características de inventario reducido. Esto es lo que la convierte en una línea de cartón expreso y no necesariamente en una máquina de cartón de un solo uso.
Línea Cenwan Express « de un solo canal versus de doble canal
Cenwan diseña la línea rápida en dos configuraciones según el objetivo de producción y el gasto presupuestario flexible. Ambos tienen arquitectura de servomotor, pila automática operada por pantalla táctil PLC, ajuste inteligente de un toque, pero se diferencian por la cantidad de carriles que procesan las cajas simultáneamente.

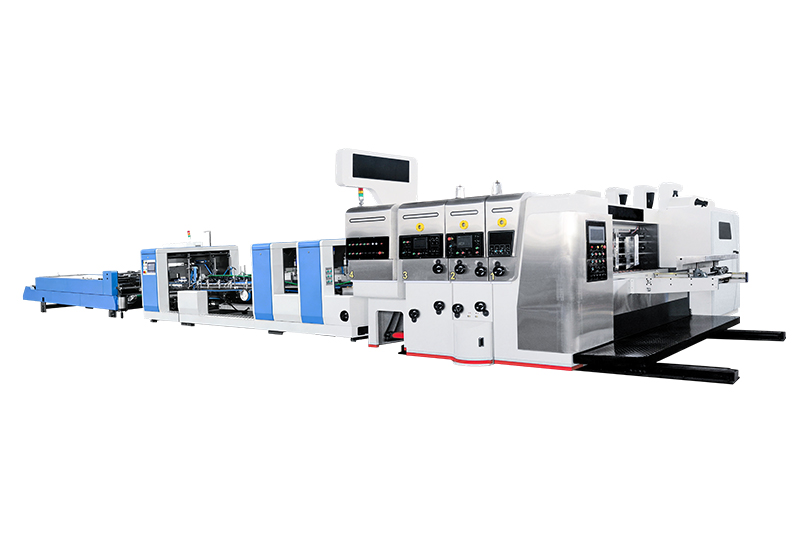

Configuración A « Pegadora de carpetas CW-W-1250AC-S de un solo canal
Dirigido a jugadores que suministran submezclas números 10-13 entre volúmenes de velocidad moderada y alta. Se adapta a un servosistema completo con cambio rápido de un solo toque para reposición de turnos medios, inserción por lotes y pedidos anticipados de cambio sin tener que volver a diseñar.
Aplicación y especificaciones
Ubicación típica: sistema de producción de línea única suministrado por transportistas regionales de comercio electrónico o línea secundaria en una instalación más grande y de gran tamaño. Rango de ancho: 290-1250 mm, velocidad máxima de pegado: 200 m/min, peso bruto: 8 toneladas.

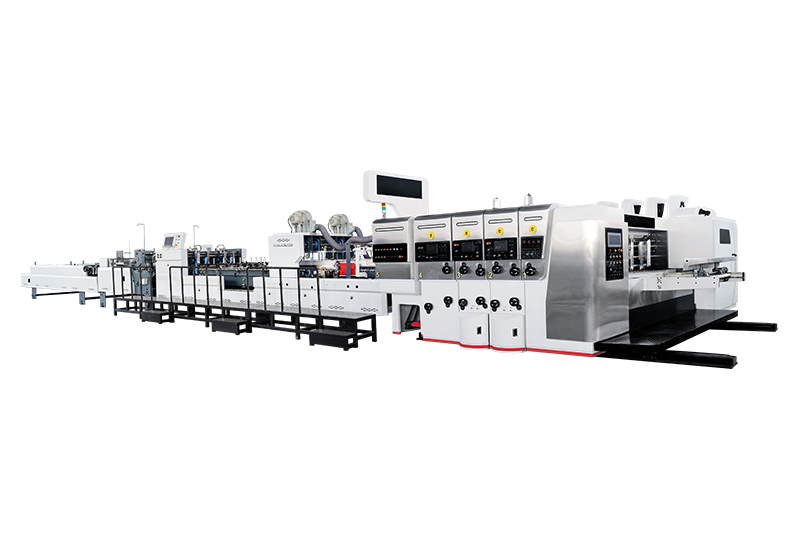

Configuración B « Línea integrada de doble canal (buque insignia)
Principalmente para el rango completo Nos.7-13 pero con capacidad de escalar para alcanzar la capacidad estacional máxima. El relé convergente de tráfico patentado de doble carril utiliza transporte servográfico de alimentación superpuesto para transmitir dos corrientes síncronas para una capacidad de rendimiento de pegado combinada similar a un pegador plegable apto para su uso.
Integración de procesos y servicio pesado
Para tableros corrugados AAA pesados de 7 capas, de hasta 7 capas pasan por el mismo sistema, la estación flexográfica maneja las ranuras, el corte y el punzonado de los orificios en una sola rotación. El cilindro giratorio transmite planos con una estabilidad exacta.
Parámetros técnicos
| Parámetro | Cw-w-1250AC-S monocanal | Línea Integrada de Doble Canal |
|---|---|---|
| Papel aplicable | Corrugación de flauta E, F, C, B, AB (3 capas / 5 capas) | Flauta E/N/F corrugada |
| Alimentación con papel | Alimentación continua automática | Compatible con troqueladora rotativa (eliminación de residuos) |
| Velocidad máxima de pegado | 200 m/min | 240 m/min |
| Ancho de fabricación de cajas | 290-1250 mm | Rango postal No.13 a No.7 |
| Grosor máximo del cartón | 800 g | Hasta AAA de servicio pesado de 7 capas |
| Dimensiones de la máquina (L×W×H) | 14,2 × 2,2 × 1,7 m | 17,5 × 4,0 × 1,8 m |
| Peso total (aprox.) | 8,0 t | ~16 t |
| Energía requerida | 22kw | 20kW |
| Presión de aire | 6 Pa | 6 Pa |
| Tipo de pegamento | Pegamento frío tipo soluto | Pegamento frío tipo soluto |
| Ajuste con un solo toque | Estándar | Opcional (función de memoria) |
Matriz de decisiones « ¿Qué configuración se adapta a su funcionamiento?
| Perfil de operación | Unicanal | Doble canal |
|---|---|---|
| Demanda máxima diaria | Hasta ~600.000 cajas 13# | Hasta cajas 1.3M 13# |
| Anchura de la mezcla de cajas | No.10 -subrango No.13 | No.7 ñame No.13 rango completo |
| Operadores requeridos | 1-2 por turno | 1-2 por turno (mismo trabajo, doble rendimiento) |
| Espacio de piso | ~31 m² de huella | ~70 m² de huella |
| Cambio de pedido (con un clic) | 2-4 min | Menos de 1 min (función de memoria) |
| Espacio libre para escalar en temporada alta | Limitado (cuello de botella de un solo carril) | Absorción completa Doble 11 |
Galería de fábrica de la línea de producción de cartón Express
×
Línea de producción en línea versus configuración segmentada tradicional
En una situación de compra desconocida, los equipos de adquisiciones no dicen “qué marca de pegadora de carpetas”, dicen “¿agregamos otra pegadora de carpetas independiente o pasamos a una línea de producción en línea?” La resolución depende de la volatilidad de la mezcla de cajas, la sobrecarga en las estaciones pico y los límites WIP que la planta puede aceptar.
Una configuración segmentada tradicional vincula de cuatro a cinco en lugar de uno: una impresora flexográfica, una troqueladora, una plegadora encoladora, estaciones opcionales de pliegue y hendidura, y una empacadora o apiladora. Cada paso funciona a su propia velocidad, cada estación necesita su propio operador y cada traspaso agrega amortiguadores de cartón corrugado entre transportadores.
| Dimensión | Segmentado (4-5 máquinas) | Línea de producción en línea Cenwan |
|---|---|---|
| Máquinas por línea de salida | Impresora + Troqueladora + Pegadora de carpetas + Empaquetadora (4 mínimo) | 1 línea integrada |
| Operadores requeridos | 3-4 pe schimb | 1-2 por turno |
| WIP entre estaciones | Pilas almacenadas en búfer en cada traspaso | Flujo continuo (sin WIP entre estaciones) |
| Tiempo de cambio de pedido | 15-25 min (por configuración de la máquina) | Menos de 1 min (memoria con un clic) |
| Rata de desperdiciu de hârtie | Mayor (más traspasos = más errores de alimentación) | Inferior (succión al vacío + registro servo) |
| Huella (4 estaciones) | ~120 m² con pasillos amortiguadores | ~70 m² en total |
Punto de referencia de producción diaria “1,3 millones de cajas para el estándar número 13
Analiza stată:
El número de salida, que basa las estimaciones operativas en estado estacionario y en el fondo, se valida mediante datos de la planta: con un pegado de 240 m/min, mezclado con la caja de la oficina de correos (1308045 mm, la densidad más alta jamás realizada), esta unidad de doble canal maneja hasta 1,3 millones de cajas terminadas en un turno de una hora.
Resiliencia máxima:
El valor máximo, que se escala para una cobertura máxima competitiva, no para uso inferior, se valida mediante el funcionamiento real: con un pegado de 240 m/min, mezclado con la caja de la oficina de correos (1308045 mm, la densidad más alta jamás realizada), este canal dual La unidad maneja hasta 1,3 millones de cajas terminadas en un turno de una hora.
| Caja postal | Aprox. Ancho | Unicanal | Doble canal |
|---|---|---|---|
| No13 | 130 mm | 650,000 | 1,300,000 |
| No12 | 130 mm | 620,000 | 1,250,000 |
| No11 | 145 mm | 580,000 | 1,160,000 |
| No10 | 175 mm | 520,000 | 1,050,000 |
| No9 | 195 mm | 480,000 | 960,000 |
| No8 | 210 mm | 440,000 | 880,000 |
| No7 | 230 mm | 400,000 | 800,000 |
“Dimensionamos la línea de doble canal para absorción Doble 11, no en estado estacionario. La razón por la que un convertidor compra dos líneas paralelas en lugar de una más ancha es la máxima resiliencia: cuando un canal se cierra por mantenimiento, el otro aún transporta carga”
Transparencia de precios « Básico / Medio / Línea completa
La mayoría de los proveedores que venden maquinaria de cartón dejan etiquetas de precios detrás de formularios de contacto. Cenwan aboga por un pequeño número de bandas indicativas de precios, formadas a partir de listados clasificados de equivalencia + el propio historial de implementación de máquinas de Cenwan en toda la industria, para que los equipos de adquisiciones puedan comenzar con la especialización en línea, antes de que los términos de RFQ congelen las ofertas solo a programación.
Las bandas indicativas a continuación ilustran el costo de la máquina únicamente «excluye flete, instalación, capacitación, accesorios opcionales (función de memoria, actualización digital para impresión, paletizador) y derechos de importación.
Nivel 1
Serie Básica
Pegadora de carpeta de un solo canal para la submezcla No.10-13. Entrada al mercado de convertidores regionales y ejecuciones piloto.
$40k --$80k USD
- Pegadora de carpetas CW-W-1250AC-S
- Velocidad máxima de 200 m/min
- Alimentación automática continua
- Ajuste con un solo clic
- Garantía de 12 meses
Nivel 2
Serie media a alta
Pegado de carpetas de doble canal en rango completo No.7-13, sin impresión en línea. Tamaño para convertidores de comercio electrónico comprometidos.
$150k --$280k USD
- Relé convergente patentado de doble carril
- Velocidad máxima de pegado de 240 m/min
- Registro servocontrolado
- Función de memoria para cambio instantáneo
- Compatible con troqueladora rotativa aguas arriba
Nivel 3
Línea Integrada Completa
Impresión flexográfica de 2 colores + troquelado + pegadora de carpetas de doble canal + flejado semiautomático en configuración en línea.
$300k --$600k USD
- Flexo de 2 colores con estampado inferior
- Rodillo troquelador de 410 mm
- Anilox 220/250 líneas/pulgada
- Transporte patentado de doble canal
- Correa semiautomática (650×500 mm)
Guía de adquisiciones « Plazo de entrega, garantía, repuestos
Los equipos de adquisiciones consideran 4 dimensiones en la RFQ de maquinaria de cartón: tiempo de entrega, duración de la garantía, logística de repuestos, servicio en el sitio. Cenwan garantiza en cada uno de los siguientes para que la RFQ no se detenga por falta de detalles:
Plazo de entrega
La producción opera alrededor de 30-45 días laborables desde el pedido confirmado, el tiempo depende de la configuración y el suministro de componentes. El envío tarda entre 25 y 45 días por transporte marítimo a América del Norte o Europa, y entre 10 y 18 días por transporte aéreo en pedidos de reloj crítico.
Garantía y posventa
El período de garantía estándar es de 12 meses a partir de la fecha de entrega, cubre componentes de cajas de control eléctrico y correas de marcas importadas; Los reemplazos de piezas con defectos de calidad se cobran gratuitamente durante el período de garantía con el comprador de cobertura de flete extranjero.
Al vencimiento de la garantía, Cenwan se encarga de un mantenimiento continuo, soporte de repuestos de desgaste y asistencia técnica remota bajo demanda de por vida y de forma gratuita; Los fletes y consumibles se cobran a precio de mercado. Las modificaciones de hardware estructural ofrecidas por el comprador anulan la garantía según el alcance estándar.
Logística de repuestos
Esta línea de producción de cajas utiliza sólo una pieza consumible (cuchillos de corte y dientes de fibra), ambas con una potencia nominal de aprox. 6-8 meses de funcionamiento continuo. 1 lata de cada uno enviada con línea; Reemplazo gratuito dentro del primer año, reemplazo con descuento después.
Instalación y formación
El comprador es responsable de la infraestructura (energía, aire comprimido, materia prima, cableado, tuberías de aire) antes de recibir capacitación in situ por parte del ingeniero técnico de Cenwan para la instalación y la sesión informativa sobre el proceso operativo.
Resultados de clientes y escenarios de aplicación
La línea de cartón Cenwan Express se definió por 3 contextos de aplicación. Se aplican diferentes criterios de tamaño entre cada contexto, por lo que la combinación correcta depende de la aplicación específica de la operación.
Convertidores de cajas de comercio electrónico
Las plantas que atienden a comerciantes de Tmall, JD y PDD donde la submezcla No.7-11 domina el volumen y luego las ventas máximas durante Double 11 / 618 comprimen el mercado en 72 horas. El canal dual es el tamaño predeterminado de la máquina de caja, porque el rendimiento en estado estacionario no puede soportar el pico de distribución.
Proveedores de logística postal
Suministro directo a nivel de centro a China Post, SF Express, ZTO, YTO y STO, donde dominan los correos de perfil plano número 13. La capacidad de salida de 1,3 millones por línea está dimensionada para respaldar la demanda del centro.
Plantas de embalaje multiverticales
Plantas que ejecutan envases farmacéuticos, cosméticos, alimentarios y electrónicos 3C en el mismo taller (todos los tamaños de cajas, desde cajas personalizadas hasta cajas exteriores de alta resistencia) con cartón expreso como una de varias líneas de productos en la industria del embalaje en general. El canal único es una buena opción; El canal dual es el que mejor se adapta a plantas donde el sistema operativo expreso domina la mezcla de cajas.
Herramientas de línea de producción de cartón Express
Preguntas frecuentes
P: ¿Cuánto cuesta una línea de producción de cartón exprés?
Costo indicativo US$ decenas de miles para un encolador de carpetas de un solo canal de la serie básica $40,000, US$ millones para un sistema de doble canal de la serie media a alta $150,000-$280,000 y desarrollo US$ para una línea totalmente integrada $300,000-Elusivom (impresión flexográfica de 2 colores, troquelado, encolador de carpetas de doble canal, flejado semiautomático).
Los costos excluyen el flete, la instalación, la capacitación y los extras opcionales. Solicite una cotización configurada para una presupuestación precisa.
P: ¿Cuál es la salida diaria de una línea de cartón exprés de doble canal?
A una velocidad de pegado de 240 m/min y un funcionamiento de 24 horas, una configuración de doble canal produce una salida máxima de 1,3 millones de cajas No.13 por día. Debido a que los perfiles más grandes significan líneas de rendimiento por minuto más bajas, la salida cae a alrededor de 800.000 cajas/día para los tamaños No.7.
P: ¿Qué tamaños de cajas puede producir la línea? ¿Cubre toda la gama No.7-713?
Esta máquina para fabricar cajas de cartón corrugado de doble canal está diseñada específicamente para el estándar chino de cartón expreso de pequeño tomo, desde el número 7 hasta el número 13.
Para perfiles más grandes (No.1-No.6), los pegadores de carpetas de un solo canal y de gran formato de Cenwan son la elección correcta; Esta línea está diseñada para grandes volúmenes de cajas exprés pequeñas y medianas.
P: ¿Es rentable la fabricación de cajas de cartón ondulado?
Dentro de un margen industrial típico del 8 al 15 por ciento para la producción de cajas de cartón corrugado, la boxomix, el segmento de clientes y la eficiencia del abastecimiento de materia prima influyen en los márgenes. El papel grueso representa entre el 70 y el 85 por ciento del costo del cartón, por lo que las plantas que obtienen eficiencias de prensado y que utilizan máquinas de alta utilización ocuparán los primeros lugares del rango de margen.
P: ¿Cuál es la diferencia entre un pegador de carpeta única y una línea de producción integrada?
La capacidad de una máquina encoladora de una sola carpeta cubre solo las etapas de plegado y pegado, con estaciones y buffers de impresión, troquelado y embalaje operados por separado; una línea totalmente integrada combina estas cuatro etapas en un flujo continuo con cambio de pedido con un solo clic y registro de servo.
Para los convertidores que ejecutan cajas exprés de tamaño mixto a escala, las máquinas de línea integradas tienden a desarrollar una mejor recuperación de la inversión en reducción de residuos de mano de obra y materiales que múltiples plegadoras de pegadoras paralelas.
P: ¿Cuál es el plazo de entrega y el plazo de entrega?
Las operaciones suelen requerir entre 30 y 45 días para la instalación, sujeto a aprobación; el transporte marítimo que llega a América del Norte, Europa y América Latina tarda entre 25 y 45 días; El transporte aéreo puede reducir el plazo total de entrega a 10 a 18 días, pero exige una prima de flete.
P: ¿Qué garantía y servicio postventa se brinda?
La garantía estándar dura 12 meses desde la entrega, durante los cuales se cubren la electricidad y las correas y lubricantes de marcas importadas; Después de este período, el suministro de piezas de por vida, el mantenimiento de por vida y el soporte técnico remoto de por vida de Cenwan están disponibles, y las piezas y el flete se cobran a precios de mercado.
P: ¿Puede la línea manejar cartón corrugado con flauta E, N y F?
Sí, la línea de doble canal está configurada para soportar flautas corrugadas E, N y F, las flautas normalmente utilizadas en aplicaciones de cartón expreso; Las flautas B, C y AB están soportadas por la línea de un solo canal en capacidades de hasta 800 g de cartón.
P: ¿Hay instalación y capacitación en el extranjero disponibles?
Sí, Cenwan también enviará un ingeniero de instalación dedicado para poner en marcha la máquina y capacitar al operador al final de la compra. Los costos del tiempo del ingeniero en el sitio del comprador ($150/d más costos de visas, vuelos, alojamiento) serán pagados por el comprador, además de los costos relacionados con la capacidad de electricidad, aire comprimido, materias primas y cableado eléctrico. colocado en el lugar especificado de la máquina, que se organizará de antemano.
P: ¿Qué certificaciones lleva la línea?
La línea cuenta con la certificación CE para apuntar al mercado de la UE y la gestión de la calidad de fabricación de ISO 9001; la certificación mínima del paquete de transporte cumple con GB/T 4857.1-2019 y los estándares de prueba relacionados; La inspección de terceros de SGS está disponible antes del envío, previa solicitud.
